MODEL FC 10,000 & 15,000 LB. W.P.

SLAB GATE (HANDWHEEL OPERATED)

1 13/16" - 2 1/16" - 2 9/16" - 3 1/16" - 4 1/16"

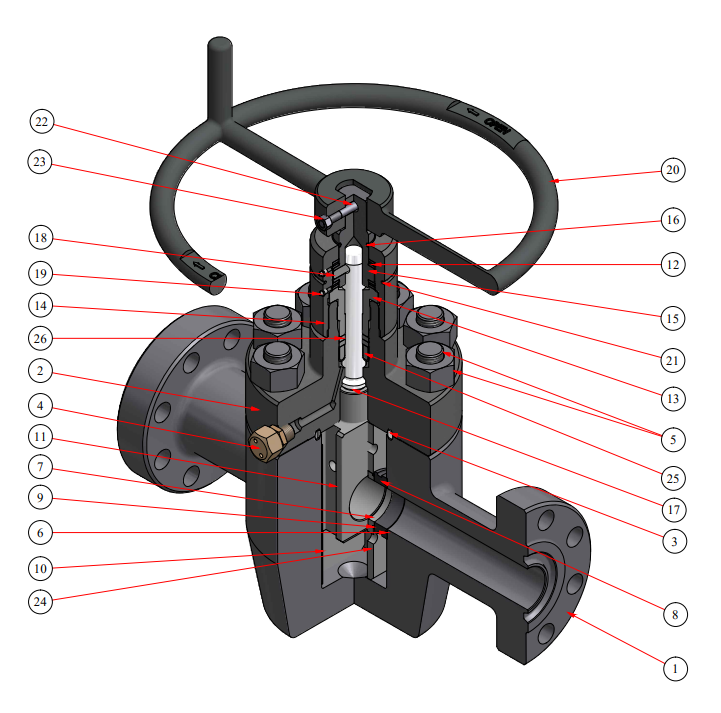

Valve Diagram
22

HANDWHEEL BOLT

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
23

HANDWHEEL NUT

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
18

SHEAR PIN

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
19

GREASE ALEMITE FITTING

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
14

BEARING CAP

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
26

BACK UP RING

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
2

BONNET

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
4

BODY GREASE FITTING

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
11

GATE SLAB

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
7

SEAT

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
9

SEAT SEAL

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
6

BODY BUSHING SEAL

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
10

GATE GUIDE

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
24

RETAINER PLATE

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
20

HANDWHEEL

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
16

STEM ADAPTER O-RING

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
12

TORRINTION BEARINGS

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
15

STEM ADAPTER

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
21

BEARING CAP O-RING

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
13

PACKING GLAND

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
5

STUDS / BOLTS

  • # REQUIRED: 8
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
25

U PACKING F/ 10M + OPTI-SEAL F /15M

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
17

STEM

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
3

BONNET SEAL RING

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
8

BODY BUSHING

  • # REQUIRED: 2
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
1

BODY

  • # REQUIRED: 1
  • SHOP NOW
  • SEE ALL OPTIONS BELOW
Item Description Qty
1 BODY 1
  • 1-13/16" 10M
  • DD/EE
  • 290-7110-P3 - BODY, VW-FC, 1-13/16" 10M, FE RTJ, 4130
  • 290-7119C - BODY, VW-FC, 1-13/16" 10M, FE RTJ, PSL3, 4130, INCONEL® 625 RING GROOVES
  • 290-7119K - BODY, VW-FC, 1-13/16" 10M, FE RTJ, PSL3, 4130, INCONEL® 625 RING GROOVES & BSR
  • FF
  • 290-7120-P3 - BODY, FC, FORGED, 1 13/16" 10M, PSL3, 410SS
  • HH
  • 290-7119 - BODY, VW-FC, 1 13/16" 10M, FE , PSL3, 4130, INCONEL® 625 FULL CLAD
  • 1-13/16" 15M
  • DD/EE
  • 290-8110-P3 - BODY, FC, FORGED, 1 13/16" 15M, PSL3, 4130
  • FF
  • 290-8120-P3 - BODY, FC, 1 13/16" 15M FE FF, PSL3, 410SS
  • HH
  • 290-8119 - BODY, FC, FORGED, 1 13/16" 15M, PSL3, 4130, INCONEL® 625 FULL CLAD
  • 2-1/16" 10M
  • DD/EE
  • 290-7210-P3 - BODY, VW-FC, 2-1/16" 10M, PSL3, FE RTJ, 4130
  • 290-7219C - BODY, VW-FC, 2-1/16" 10M, PSL3, FE RTJ, 4130 INCONEL® 625 RTJ
  • 290-7218-P3 - BODY, VW-FC, 2-1/16" 10M, PSL3, FE RTJ, 4130, XYLAN® COATED
  • 290-7219E - BODY, VW-FC, 2-1/16" 10M, PSL3, FE, 4130 INCONEL® 625 RTJ & SP
  • FF
  • 290-7220-P3 - BODY, VW-FC, FORGED, 2 1/16" 10M, FE / RTJ, PSL3, 410SS
  • 290-722B0-P3 - BODY, VW-FC, FORGED, 2 1/16" 10M, FE / RTJ, PSL3, F6NM
  • 290-7220-P4 - BODY, VW-FC, FORGED, 2 1/16" 10M, FE / RTJ, PSL4, 410SS
  • HH
  • 290-7219 - BODY, VW-FC, 2-1/16" 10M, PSL3, FE RTJ, 4130, INCONEL® 625 CLAD
  • 2-1/16" 15M
  • DD/EE
  • 290-8210-P3 - BODY, FC, FORGED, 2 1/16" 15M, 4130
  • 290-8219C - BODY, FC, FORGED, 2 1/16" 15M, PSL3, 4130 W/ INCONEL® 625 RTJ
  • 290-8219G - BODY, FC, FORGED, 2 1/16" 15M, PSL3, 4130 W/ 625 INCONEL® RTJ, SP & BSR
  • FF
  • 290-8220-P3 - BODY, FC, FORGED, 2 1/16" 15M, PSL3, 410SS, OPEN DIE
  • HH
  • 290-8219 - BODY, FC, FORGED, 2 1/16" 15M, PSL3, 4130 W/ INCONEL® 625 FULL CLAD
  • 2-9/16" 10M
  • DD/EE
  • 290-7910-P3 - BODY, FC, FORGED, 2 9/16" 10M, PSL3, 4130
  • 290-7918-P3 - BODY, FC, FORGED, 2 9/16" 10M, PSL3, 4130, XYLAN® COATED
  • 290-7919C - BODY, FC, FORGED, 2 9/16" 10M, PSL3, 4130, INCONEL® 625 RTJ
  • FF
  • 290-7920-P3 - BODY, FC, FORGED, FE, 2 9/16" 10M, PSL3, 410SS
  • HH
  • 290-7919 - BODY, 2 9/16" 10M JFC VLV, PSL3, 4130, CLADDED INCONEL® 625
  • 2-9/16" 15M
  • DD/EE
  • 290-CIWFC-8910-P3 - BODY, GV, CIWFC, 2 9/16" 15M FE, 4130 75-K
  • 290-CIWFC-8919G - BODY, GV, CIWFC, 2 9/16" 15M FE, PSL3, 4130 W/INCONEL® 625 RTJ, SP, & BSR
  • FF
  • 290-CIWFC-8920-P3 - BODY, GV, CIWFC, 2 9/16" 15M FE, PSL3, 410SS
  • 290-8920 - BODY, FC/SR, 2 9/16" 15M, FE/RTJ, 410SS 75K, FORGED
  • HH
  • 290-CIWFC-8919 - BODY, GV, CIWFC, 2 9/16" 15M FE, PSL3, 4130 W/INCONEL® 625
  • 3-1/16" 10M
  • DD/EE
  • 290-CIWFC-7310-P3 - BODY, CIWFC, 3 1/16" 10M FE, PSL3, 4130
  • 290-CIWFC-7319C - BODY, 3 1/16" 10M, PSL3, 4130, INCONEL® 625 CLAD RING GROOVE ONLY
  • 290-CIWFC-7319K - BODY, 3 1/16" 10M, PSL3, 4130, INCONEL® 625 CLAD RING GROOVE & BSR
  • 290-CIWFC-7318-P3 - BODY FOR GV, FC, 3 1/16" 10M FE, PSL3, 4130 XYLAN®
  • 290-CIWFC-7319E - BODY, 3 1/16" 10M, PSL3, 4130, INCONEL® 625 CLAD RING GROOVE & SEAT POCKETS
  • FF
  • 290-CIWFC-7320-P3 - BODY, CIWFC, 3 1/16" 10M FE, PSL3, 410SS
  • HH
  • 290-CIWFC-7319 - BODY, 3 1/16" 10M, PSL3, 4130, INCONEL® 625 FULL CLAD
  • 3-1/16" 15M
  • DD/EE
  • 290-8310-P3 - BODY, FC, FORGED, 3 1/16" 15M, PSL3, 4130, REV E.1
  • 290-8319C - BODY, FC, FORGED, 3 1/16" 15M, PSL3, 4130, INCONEL® 625 RTJ, REV E.1
  • 290-8319G - BODY, FC, FORGED, 3 1/16" 15M, 4130, PSL3, 625 INCONEL® BSR, SEAT POCKET, & RG, REV E.1
  • FF
  • 290-8320-P3 - BODY, FC, FORGED, 3-1/16" 15M, PSL3, 410SS, REV E.1
  • HH
  • 290-8319 - BODY, FC, FORGED, 3 1/16" 15M, PSL3, 4130, CLAD INCONEL® 625, REV E.1
  • 4-1/16" 10M
  • DD/EE
  • 290-CIWFC-7410-P3 - BODY, CIWFC, 4 1/16" 10M FE, PSL3, 4130
  • 290-CIWFC-7418-P3 - BODY, CIWFC, 4 1/16" 10M FE, 4130, XYLAN® COATED
  • 290-CIWFC-7419C - BODY, CIWFC, 4 1/16" 10M, 4130, W/ INCONEL® 625 RTJ
  • 290-CIWFC-7419E - BODY, CIWFC, 4 1/16" 10M, 4130, W/ INCONEL® 625 RTJ & SEAT POCKETS
  • 290-CIWFC-7415-P3 - BODY, CIWFC, 4 1/16" 10M FE, 4130, NICKEL COATED
  • FF
  • 290-CIWFC-7420-P3 - BODY, CIWFC, 4 1/16" 10M, PSL3, 410SS
  • HH
  • 290-CIWFC-7419 - BODY, CIWFC, 4 1/16" 10M, 4130, W/ CLAD INCONEL® 625
2 BONNET 1
  • 1-13/16" 10M
  • DD/EE
  • 291-7110-P3 - BONNET, FC, 1 13/16" 10M, PSL3, 4130
  • FF
  • 291-7120-P3 - BONNET, FC, 1 13/16" 10M, PSL3, 410SS
  • HH
  • 291-7119 - BONNET, FC, 1 13/16" 10M, PSL3, 4130, INCONEL® 625 CLAD
  • 1-13/16" 15M
  • DD/EE
  • 291-8110-P3 - BONNET, VW-FC, 1 13/16" 15M, PSL3, 4130
  • FF
  • 291-8120-P3 - BONNET, FC, 1 13/16" 15M, PSL3, 410SS
  • HH
  • 291-8119 - BONNET, VW-FC, 1 13/16" 15M, PSL3, 4130 W/ INCONEL® 625 FULL CLAD
  • 2-1/16" 10M
  • DD/EE
  • 291-7210-P3 - BONNET, FC, 2 1/16" 10M, PSL3, 4130
  • 291-7218-P3 - BONNET, FC, 2 1/16" 10M, PSL3, 4130, XYLAN® COATED
  • FF
  • 291-7220-P3 - BONNET, FC, 2 1/16" 10M, PSL3, 410SS
  • 291-722B0-P3 - BONNET, FC, 2 1/16" 10M, PSL3, F6NM
  • HH
  • 291-7219 - BONNET, 2 1/16" 10M, PSL3, 4130, INCONEL® 625 CLAD
  • 2-1/16" 15M
  • DD/EE
  • 291-8210-P3 - BONNET, FC, 2 1/16" 15M, PSL3, 4130
  • FF
  • 291-8220-P3 - BONNET, FC, 2 1/16" 15M, PSL3, 410SS
  • HH
  • 291-8219 - BONNET, FC, 2 1/16" 15M, PSL3, 4130, W/ INCONEL® 625 FULL CLAD
  • 2-9/16" 10M
  • DD/EE
  • 291-7910-P3 - BONNET, FC, 2 9/16" 10M, PSL3, 4130
  • 291-7918-P3 - BONNET, FC, 2 9/16" 10M, PSL3, 4130, XYLAN® COATED
  • FF
  • 291-7920-P3 - BONNET, FC, 2 9/16" 10M, PSL3, 410SS
  • HH
  • 291-7919 - BONNET, 2 9/16" 10M, PSL3, 4130, CLADDED INCONEL® 625
  • 2-9/16" 15M
  • DD/EE
  • 291-CIWFC-8910-P3 - BONNET, GV, CIWFC, 2 9/16" 15M 4130, PSL3
  • FF
  • 291-CIWFC-8920-P3 - BONNET, GV, CIWFC, 2 9/16" 15M, 410SS
  • 291-8920 - BONNET, FC/SR, 2 9/16" 15M, PSL3, 410SS
  • HH
  • 291-CIWFC-8919 - BONNET, GV, CIWFC, 2 9/16" 15M, PSL3, 4130 W/INCONEL® 625
  • 3-1/16" 10M
  • DD/EE
  • 291-CIWFC-7310-P3 - BONNET, CIWFC, 3 1/16" 10M, PSL3, 4130
  • 291-CIWFC-7318-P3 - BONNET, CIWFC, 3 1/16" 10M, PSL3, 4130, XYLAN®
  • FF
  • 291-CIWFC-7320-P3 - BONNET, CIWFC, 3 1/16" 10M, PSL3, 410SS
  • HH
  • 291-CIWFC-7319 - BONNET, 3 1/16" 10M FC, PSL3, 4130, CLADDED INCONEL® 625
  • 3-1/16" 15M
  • DD/EE
  • 291-8310-P3 - BONNET, FC, 3 1/16" 15M, PSL3, 4130, REV B.1
  • FF
  • 291-8320-P3 - BONNET, FC, 3 1/16" 15M, PSL3, 410SS, REV B.1
  • HH
  • 291-8319 - BONNET, FC, 3 1/16" 15M, PSL3, 4130 CLAD INCONEL® 625, REV B.1
  • 4-1/16" 10M
  • DD/EE
  • 291-CIWFC-7410-P3 - BONNET, CIWFC, 4 1/16" 10M, PSL3, 4130
  • 291-CIWFC-7418-P3 - BONNET, CIWFC, 4 1/16" 10M, PSL3, 4130, XYLAN® COATED
  • 291-CIWFC-7415-P3 - BONNET, CIWFC, 4 1/16" 10M, PSL3, 4130, NICKEL COATED
  • FF
  • 291-CIWFC-7420-P3 - BONNET, CIWFC, 4-1/16" 10M, PSL3, 410SS
  • HH
  • 291-CIWFC-7419 - BONNET, 4 1/16" 10M, CIWFC, PSL3, 4130, CLAD INCONEL® 625
3 BONNET SEAL RING 1
  • 1-13/16" 10/15M
  • 318-2140 - BONNET SEAL RING, FC, 1 13/16" 10/15M, TYPE A, W/ GROOVE, 316SS
  • 2-1/16" 10/15M
  • 319-2240 - BONNET SEAL RING, F/FC/FL/FLS, 2 1/16" 10/15M, TYPE B, 316SS
  • 2-9/16" 10M
  • 319-2940 - BONNET SEAL RING, FC, 2 9/16" 10M, TYPE A, W/ GROOVE, 316SS
  • 2-9/16" 15M
  • 319-8940 - BONNET SEAL RING, FC, 2 9/16" 15M, TYPE A, W/ GROOVE, 316SS
  • 3-1/16" 10M
  • 319-3340 - BONNET SEAL RING, F/FC, 3 1/16" 10M, TYPE B, 316SS
  • 3-1/8" 15M
  • 318VW-8340 - BONNET SEAL RING, VW-FC, 3 1/16" 15M, 316SS
  • 4-1/16" 10M
  • 319-2440 - BONNET SEAL RING, F/FC, 4 1/16" 10M, TYPE B, 316SS
4 BODY GREASE FITTING 1
  • AA/BB
  • 101-0001 - GREASE FITTING, BODY, 1/2" NPT, 1215 / YELLOW ZINC PLATING, AA/BB (BG10N4-10)
  • CC/FF
  • 101-0003 - GREASE FITTING, BODY, 1/2" NPT, 316SS, NACE, CC/FF (BG10N4-C0)
  • DD/EE
  • 101-0002 - GREASE FITTING, BODY, 1/2" NPT, 4140 / CLEAR ZINC PLATING, NACE, DD/EE (BG10N4-80)
  • 101-0009 - GREASE FITTING, BODY, 1/2" NPT, 4140 / YELLOW ZINC PLATING, NACE, DD/EE (BG10N4-H0)
  • HH
  • 101-0004 - GREASE FITTING, BODY, 1/2" NPT, INCONEL® 718, HH (BG10N4-H0)
5 STUDS AND BOLTS 8
  • 1-13/16" 10M
  • 096-1150-L7 - STUD W/1 2H NUT, 1 1/8"-8 X 5", L7 TAP END, BSL1
  • 1-13/16" 15M
  • 096-1251-L7 - STUD W/1 2H NUT, 1 1/4"-8 X 5-1/8", L7 TAP END, BSL1
  • 2-1/16" 10M
  • 096-1155-L7 - STUD W/1 2H NUT, 1 1/8"-8 X 5 1/2", L7 TAP END, BSL1
  • 2-1/16" 15M
  • 096-1253-L7 - STUD W/1 2H NUT, 1 1/4"-8 X 5 3/8" L7 TAP END, BSL1
  • 2-9/16" 10M
  • 096-1162-L7 - STUD W/1 2H NUT, 1 1/8"-8 X 6 1/4" L7 TAP END, BSL1
  • 2-9/16" 15M
  • 096-1155-L7 - STUD W/1 2H NUT, 1 1/8"-8 X 5 1/2", L7 TAP END, BSL1
  • 3-1/16" 10M
  • 096-1368-L7 - STUD W/1 2H NUT, 1 3/8"-8 X 6 7/8", L7 TAP END, BSL1
  • 3-1/16" 15M
  • 096-1375-L7 - STUD W/1 2H NUT, 1 3/8"-8 X 7 1/2" L7 TAP END, BSL1
  • 4-1/16" 10M
  • 096-1678-L7 - STUD W/1 2H NUT, 1 5/8"-8 X 7 7/8" L7 TAP END, BSL1
6 BODY BUSHING SEAL 2
  • 1-13/16" 10/15M
  • 336-2100 - SEAL, BODY BUSHING, FC, 1 13/16" 2/15M
  • 2-1/16" 10/15M
  • 336-2200 - SEAL, BODY BUSHING, FC, 2-1/16" 2/15M
  • 2-9/16" 10M
  • 336-3900 - SEAL, BODY BUSHING, FC, 2 9/16" 2/10M
  • 2-9/16" 15M
  • 336-9900 - SEAL, BODY BUSHING, FC, 2 9/16" 15/20M
  • 3-1/16" 10M
  • 336-3300 - SEAL, BODY BUSHING, FC, 3-1/8" 2/10M
  • 3-1/16" 15M
  • 336-8300 - SEAL, BODY BUSHING, FC, 3 1/16" 15M
  • 4-1/16" 10M
  • 336-7400 - SEAL, BODY BUSHING, FC, 4 1/16" 2/15M & FM2 15M
7 SEAT 2
  • 1-13/16" 10/15M
  • 320-2190 - SEAT, F/FC, 1 13/16" 10/15M, S6
  • 320-219B0 - SEAT, F/FC, 1 13/16" 10/15M, S3
  • 320-219B0-P3 - SEAT, F/FC, 1 13/16" 10/15M, PSL3, S3
  • 2-1/16" 10/15M
  • 320-2290 - SEAT, F/FC, 2 1/16" 2/15M, S6
  • 320-229B0 - SEAT, F/FC, 2 1/16" 10/15M, S3
  • 320-229B0-P3 - SEAT, F/FC, 2 1/16" 2/15M, S3, PSL-3
  • 2-9/16" 10M
  • 320-3990 - SEAT, F/FC, 2 9/16" 2/10M, S6
  • 320-399B0-P3 - SEAT, F/FC, 2 9/16" 2/10M, PSL3, S3
  • 2-9/16" 15M
  • 320-8990 - SEAT, F/FC, 2 9/16" 15M, S6
  • 320-899B0 - SEAT, F/FC, 2 9/16" 15M, S6
  • 3-1/16" 10M
  • 320-3390 - SEAT, F/FC, 3 1/8" 2/10M, S6
  • 320-339B0 - SEAT, F/FC, 3 1/8" 2/10M, S3
  • 3-1/16" 15M
  • 320-9390 - SEAT, F/FC, 3 1/16" 15-20M, S6
  • 320-939B0-P3 - SEAT, F/FC, 3 1/16" 15M, PSL3, S3
  • 4-1/16" 10M
  • 320-749B0-P3 - SEAT, F/FC, 4 1/16" 10M, PSL3, S3
8 BODY BUSHING 2
  • 1-13/16" 10/15M
  • 330-9121-P3 - BODY BUSHING, FC 1-13/16" 10/15M, PSL3, 410SS - UNCOATED
  • 2-1/16" 10/15M
  • 330-2221 - BODY BUSHING, PSL2, FC, 2 1/16" 2/15M, 410SS
  • 330-2221-P3 - BODY BUSHING, PSL3, FC, 2 1/16" 2/15M, 410SS
  • 2-9/16" 10M
  • 330-3921 - BODY BUSHING, FC, 2-9/16" 2/10M, PSL2, 410SS
  • 2-9/16" 15M
  • 330-9921 - BODY BUSHING, FC, 2 9/16" 15/20M, 410SS
  • 3-1/16" 10M
  • 330-7321 - BODY BUSHING, FC, 3 1/16" 10M, PSL2, 410SS
  • 3-1/16" 15M
  • 330-9321-P3 - BODY BUSHING, FC, 3 1/16" 15M, PSL3, 410SS
  • 4-1/16" 10M
  • 330-7421 - BODY BUSHING, FC, 4 1/16" 10M, 410SS
  • 330-7423 - BODY BUSHING, FC, 4 1/16" 10M, 410SS HF-TC
9 SEAT SEAL 2
  • 1-13/16" 10/15M
  • 334-2100 - SEAT SEAL, F/FC, 1 13/16" 2/15M
  • 2-1/16" 10/15M
  • 334-2200 - SEAT SEAL, F/FC, 2 1/16" 2/15M
  • 334-2200-X - SEAT SEAL, F/FC, PEEK W/ ELGILOY SPRING, TEMP X, 2 1/16" 2/15M
  • 2-9/16" 10M
  • 320-3900 - SEAT SEAL, F/FC, 2 9/16" 2/10M
  • 2-9/16" 15M
  • 320-9900 - SEAT SEAL, F/FC, 2 9/16" 15/20M
  • 3-1/16" 10M
  • 334-3300 - SEAT SEAL, F/FC, 3 1/8" 2/10M
  • 3-1/16" 15M
  • 334-8300 - SEAT SEAL, F/FC, 3 1/16" 15M
  • 4-1/16" 10M
  • 334-7400 - SEAT SEAL, F/FC, 4 1/16" 2/5M, 10M
10 GATE GUIDE 2
  • 1-13/16" 10/15M
  • 354-2240 - GATE GUIDE, VW-FC, 1 13/16" 10/15M & 2-1/16" 2/15M, 304SS
  • 2-1/16" 10/15M
  • 354-2240 - GATE GUIDE, VW-FC, 1 13/16" 10/15M & 2-1/16" 2/15M, 304SS
  • 2-9/16" 10M
  • 354-3940 - GATE GUIDE, VW-FC, 2-9/16" 2/10M, 304SS
  • 2-9/16" 15M
  • 354-8940 - GATE GUIDE, FC 2 9/16" 15M, 304SS
  • 3-1/16" 10M
  • 354-3340 - GATE GUIDE, VW-FC, 3-1/16" 2/10M, 304SS
  • 3-1/16" 15M
  • 354-8340 - GATE GUIDE, VW-FC, 3-1/16" 15M, 304SS
  • 4-1/16" 10M
  • 354-7440 - GATE GUIDE, VW-FC, 4-1/16" 10M, 304SS
11 GATE 1
  • 1-13/16" 10/15M
  • DD
  • 301-2111 - GATE, DIRECT OPERATING, F/FC/FL, 1 13/16" 2/15M, 4130 NIT QPQ
  • EE/FF
  • 301-2120 - GATE, DIRECT OPERATING, F/FC/FL, 1 13/16" 10/15M, 410SS
  • 301-2121-P3 - GATE, DIRECT OPERATING, F/FC/FL, 1 13/16" 10/15M, PSL3, 410SS, NIT
  • 301-2123 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 1 13/16" 2/15M, 410SS HF-TC
  • HH
  • 301-2163 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 1 13/16" 2/15M, PSL3, INCONEL® 718, HF-TC
  • 2-1/16" 10/15M
  • DD
  • 301-2211-P3 - GATE, DIRECT OPERATING, F/FC/FL, 2 1/16" 2/15M, PSL3, 4130 NIT QPQ
  • EE/FF
  • 301-2220 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 2 1/16" 2/15M, 410SS
  • 301-2221 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 2 1/16" 2/15M, PSL2, 410SS NIT QPQ
  • 301-2223 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 2 1/16" 2/15M, 410SS HF-TC
  • HH
  • 301-2263 - GATE, DIRECT OPERATING, F/FC/FL, 2 1/16" 2/15M, PSL3, INCONEL® 718, HF-TC
  • 2-9/16" 10M
  • DD/EE/FF
  • 301-3920 - GATE, DIRECT OPERATING, F/FC/FL, 2 9/16" 2/10M, 410SS
  • 301-3921-P3 - GATE, DIRECT OPERATING, F/FC/FL, 2 9/16" 2/10M, PSL3, 410SS NIT QPQ
  • 301-3923 - GATE, DIRECT OPERATING, F/FC/FL/FLS, 2 9/16" 2/10M, 410SS HF-TC
  • HH
  • 301-3963 - GATE, DIRECT OPERATING, F/FC/FL, 2 9/16" 2/10M, PSL3, INCONEL® 718, HF-TC
  • 2-9/16" 15M
  • EE/FF
  • 301-9923 - GATE, DIRECT OPERATING, F/FC/FL, 2 9/16" 15/20M, 410SS HF-TC
  • HH
  • 301-9963 - GATE, DIRECT OPERATING, F/FC/FL, 2 9/16" 15/20M, INCONEL® 718, HF-TC
  • 3-1/16" 10M
  • EE/FF
  • 301-3321 - GATE, DIRECT OPERATING, F/FC/FL, 3 1/8" 2/10M, 410SS NIT QPQ
  • 301-3323 - GATE, DIRECT OPERATING, F/FC/FL, 3 1/8" 2/10M, 410SS HF-TC
  • HH
  • 301-3363 - GATE, DIRECT OPERATING, F/FC/FL, 3 1/8" 2/10M, PSL3, INCONEL® 718, HF-TC
  • 3-1/16" 15M
  • EE/FF
  • 301-8323 - GATE, DIRECT OPERATING, F/FC/FL, 3 1/16" 15M, PSL3, 410SS HF-TC
  • HH
  • 301-8363 - GATE, DIRECT OPERATING, F/FC/FL, 3 1/16" 15M, PSL3, INCONEL® 718, HF-TC
  • 4-1/16" 10M
  • EE/FF
  • 301-7421 -GATE, DIRECT OPERATING, F/FC/FL, 4 1/16" 10M, 410SS NIT QPQ
  • 301-7423 - GATE, DIRECT OPERATING, F/FC/FL, 4 1/16" 10M, 410SS HF-TC
  • HH
  • 301-7463 - GATE, DIRECT OPERATING, F/FC/FL, 4 1/16" 10M, PSL3, INCONEL® 718, HF-TC
12 THRUST BEARINGS 2
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 370-7100 - BEARING, THRUST, VALVEWORKS FC, NTA/ TRD 2840, 1 13/16" 10/15M THRU 4 1/16" 3/5M
  • 3-1/16 15M
  • 370-8300 - BEARING, THRUST, VALVEWORKS FC, NTA/ TRD 4458, 3 1/16" 15M & 4 1/16" 15M
  • 2 9/16" 15M & 4-1/16" 10M
  • 370-8900 - BEARING, THRUST, VALVEWORKS FC, NTA/ TRD 3244, 2 9/16" 15M & 4 1/16" 10M
13 PACKING GLAND 1
PACKING GLAND:
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 344-7111- PACKING GLAND NUT, FC, 4130 NIT, F/ 1.00" OD STEM
  • 3-1/16" 15M
  • 344-8311 - PACKING GLAND NUT, FC, 4130 NIT, F/ 1.50" STEM
  • 2-9/16" 15M & 4 1/16" 10M
  • 344-8911 - PACKING GLAND NUT, FC, 4130 NIT, F/ 1.25" OD STEM
14 BEARING CAP 1
BEARING CAP:
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 378-7111- BEARING CAP, 1.000" STEM, MOD-FC, 4130 PHOSPHATE
  • 3-1/16" 15M
  • 378-8311 - BEARING CAP, 1.500" STEM, MOD-FC, 4130 PHOSPHATE
  • 2-9/16" 15M & 4 1/16" 10M
  • 378-8911 - BEARING CAP, 1.250" STEM, MOD-FC, 4130 PHOSPHATE
15 STEM ADAPTER 1
STEM ADAPTER:
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 346-7111 - STEM ADAPTER, 1.000" STEM, MOD-FC, 4130 NIT
  • 3-1/16" 15M
  • 346-8311 - STEM ADAPTER, 1.500" STEM, MOD-FC, 4130 NIT
  • 2-9/16" 15M & 4 1/16" 10M
  • 346-8911 - STEM ADAPTER, 1.250" STEM, MOD-FC, 4130 NIT
16 STEM ADAPTER O-RING 1
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 032-2226 - O-RING, #222, HNBR
  • 3-1/16" 15M
  • 032-2246 - O-RING, #224, HNBR
  • 2-9/16" 15M & 4 1/16" 10M
  • 032-2306 - O-RING, #230, HNBR
17 STEM 1
  • 1-13/16" 10/15M, 2-1/16" 15M
  • 4130 NIT
  • 340-2111-P3 - STEM, F/FC/FL, 1 13/16" 10/15M & 2 1/16 3/15M, PSL3, 4130 NIT
  • 17-4 SS
  • 340-2130-P3 - STEM, F/FC/FL, 1 13/16" 10/15M & 2 1/16" 5/15M, 17-4SS
  • 340-2131-P3 - STEM, F/FC/FL, 1 13/16" 10/15M & 2 1/16" 5/15M, PSL3, 17-4SS NIT, HWO
  • NITRONIC 50® NIT
  • 340-213A1 - STEM, F/FC/FL, 1 13/16" 10/15M & 2 1/16" 5/15M, PSL3, NITRONIC® 50 NIT
  • INCONEL® 718, XYLAN THREADS
  • 340-7168 - STEM, F/FC, 1 13/16 10/15M & 2 1/16" 5/15M, PSL3, INCONEL® 718, XYLAN® THREADS
  • 2-9/16" 10M
  • 4130 NIT
  • 340-3911-P3 - STEM, F/FC/FL, 2 9/16" 2/10M, PSL3, 4130 NIT
  • 17-4 SS
  • 340-3930 - STEM, F/FC/FL, 2 9/16" 2/10M, 17-4SS UNCOATED
  • 340-3931-P3 - STEM, F/FC/FL, 2 9/16" 2/10M, PSL3, 17-4SS NIT
  • NITRONIC 50® NIT
  • 340-393A1 - STEM, F/FC/FL, 2 9/16" 2/10M, PSL3, NITRONIC® 50 , NIT
  • 410SS
  • 340-3331 - STEM, F/FC/FL, 3 1/16" 2/10M, 17-4SS NIT
  • INCONEL® 718, XYLAN THREADS
  • 340-3968 - STEM, F/FC/FL, 2 9/16" 2/10M, PSL3, INCONEL® 718, XYLAN® THREADS
  • 2-9/16" 15M
  • 17-4 SS
  • 341-7431-P3 - STEM, FC, LOWER / BALANCE, 4 1/16" 10M & 2 9/16" 15M, PSL3, 17-4SS NIT
  • NITRONIC 50® NIT
  • 341-743A1 - STEM, FC, LOWER / BALANCE, 4 1/16" 10M & 2 9/16" 15M, PSL3, NITRONIC® 50 NIT
  • INCONEL® 718, XYLAN THREADS
  • 341-7468 - STEM, FC, LOWER / BALANCE, 4 1/16" 10M & 2 9/16" 15M, PSL3, INCONEL® 718 XYLAN® THREDS
  • 3-1/16" 10M
  • 410SS
  • 340-3321-P3 - STEM, F/FC/FL, 3 1/16" 2/10M, PSL3, 410SS NIT
  • 340-3328 - STEM, F/FC, 3 1/16" 2/10M, PSL1, 410SS, XYLAN® COATED
  • 17-4 SS
  • 340-3331-P3 - STEM, F/FC/FL, 3 1/16" 2/10M, PSL3, 17-4SS NIT
  • NITRONIC 50® NIT
  • 340-333A1 - STEM, F/FC/FL, 3 1/16" 2/10M, PSL3, NITRONIC® 50, NIT
  • INCONEL® 718, XYLAN THREADS
  • 340-3368 - STEM, CIW, 3 1/16" 2/10M, PSL3, INCONEL® 718, XYLAN® COATING
  • 3-1/16" 15M
  • 410SS
  • 340-8321 - STEM, F/FC/FL, 3 1/16" 15M, PSL3, 410SS NIT
  • 17-4 SS
  • 340-8330 - STEM, F/FC/FL, 3 1/16" 15M, 17-4SS
  • 340-8331-P3 - STEM, F/FC/FL, 3 1/16" 15M, PSL3, 17-4SS NIT
  • NITRONIC 50® NIT
  • 340-833A1 - STEM, F/FC/FL, 3 1/16" 15M, PSL3, NITRONIC® 50, NIT
  • INCONEL® 718, XYLAN THREADS
  • 340-8368 - STEM, HWO, FC, 3 1/16" 15M, PSL3, INCONEL® 718 W/ XYLAN® COATED THREADS
  • 4-1/16" 10M
  • 410SS
  • 340-7421 - STEM, F/FC/FL, 4 1/16" 10M, 410SS"
  • 17-4 SS
  • 340-7430 - STEM, F/FC/FL, 4 1/16" 10M, PSL3, 17-4SS
  • 340-7431-P3 - STEM, F/FC/FL, 4 1/16" 10M, PSL3, 17-4SS NIT
  • NITRONIC 50® NIT
  • 340-743A1 - STEM, F/FC/FL, 4 1/16" 10M, PSL3, NITRONIC® 50, NIT
  • INCONEL® 718, XYLAN THREADS
  • 340-7468 - STEM, HWO, F/FC/FL, 4 1/16" 10M, PSL3, INCONEL® 718, W/ XYLAN® COATED THREADS
18 SHEAR PIN 1
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16" 10M
  • 384-7117 - SHEAR PIN, 0.435" X 2.38", MOD-FC, LCS ZP
  • 3-1/16" 15M
  • 384-8317 - SHEAR PIN, 0.620" X 3.50", MOD-FC, LCS ZP
  • 2-9/16" 15M & 4-1/16" 10M
  • 384-8917 - SHEAR PIN, 0.497" X 2.94", MOD-FC, DOWEL
19 GREASE ALEMITE FITTING 2
  • ALL
  • 109-0002 - GREASE FITTING, ALEMITE, F/FC, 3/16" DRIVE STRAIGHT ZERK
20 HANDWHEEL 1
  • 1-13/16" 10/15M, 2-1/16" 10/15M
  • 380-7100 - HANDWHEEL, 16", MOD-FC, CAST IRON, F/ 2 9/16" 3/5M, 3 1/8" 3/5M, 1 13/16" 10/15M & 2 1/16" 10/15M
  • 2-9/16" 10/15M
  • 380-7900 - HANDWHEEL, 20", MOD-FC, CAST IRON, F/ 4 1/16" 3/5M & 2 9/16" 10/15M
  • 3-1/16" 10/15M & 4-1/16 10M
  • 390-7300 - HANDWHEEL, 23", MOD-FC, CAST IRON F/ 3 1/16" 10/15M & 4 1/16" 10/15M
21 BEARING CAP O-RING 1
  • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
  • 032-2356 - O-RING, #235, HNBR
  • 3-1/16" 15M
  • 032-2466 - O-RING, #246, HNBR
  • 2-9/16" 15M & 4 1/16" 10M
  • 032-2416 - O-RING, #241, HNBR
22 HANDWHEEL BOLT 1
  • ALL
  • F011-3735 - BOLT, HEX HD, 0.375" 16UN X 3.50", GR5 ZP
23 HANDWHEEL NUT 1
  • ALL
  • F031-3750 - NUT, HEX, 0.375"-16UN, GR8AS ZP
  • F033-3750 - NUT, HEX, NYLON LOCKING INSERT, 0.375" 16UN, GR2AS ZP
24 RETAINING PLATE 2
  • 1018-1026 ZINC PLATED
  • 1-13/16" 10/15M
  • 360-2117 - RETAINER PLATE, F/FC, 1 13/16" 10/15M, REG-ACTING, 1018-1026 ZINC PLATED
  • 2-1/16" 2/15M
  • 360-2217 - RETAINER PLATE, F/FC, 2 1/16" 2/15M, REG-ACTING, 1018-1026 ZINC PLATED
  • 2-9/16" 2/10M
  • 360-3917 - RETAINER PLATE, F/FC, 2 9/16" 2/10M, REG-ACTING, 1018-1026 ZINC PLATED
  • 3-1/16" 2/10M
  • 360-7320 - RETAINER PLATE, F/FC, 3-1/16" 10M, REG ACTING, 410SS
  • 4-1/16" 10M
  • 360-7417 - RETAINER PLATE, F/FC, 4 1/16" 10M, REG-ACTING, 1018-1026 ZINC PLATED
  • 410SS
  • 1-13/16" 10/15M
  • 360-2120 - RETAINER PLATE, F/FC, 1 13/16" 10/15M, REG-ACTING, 410SS
  • 2-1/16" 2/15M
  • 360-2220 - RETAINER PLATE, F/FC, 2 1/16" 2/15M, REG ACTING, 410SS
  • 2-9/16" 2/10/15M
  • 360-3920 - RETAINER PLATE, F/FC, 2 9/16" 2/10M, REG ACTING, 410SS
  • 360-8920 - RETAINER PLATE, FC, 2 9/16" 15M, 410SS
  • 3-1/16" 2/10M
  • 360-7320 - RETAINER PLATE, F/FC, 3-1/16" 10M, REG ACTING, 410SS
  • 360-8320 - RETAINER PLATE, F/FC, 3 1/16" 15M, REG ACTING, 410SS
  • 4-1/16" 10M
  • 360-7420 - RETAINER PLATE, F/FC, 4 1/16" 10M, REG ACTING 410SS
25 U PACKING F/ 10M + OPTI-SEAL F /15M 1
  • STANDARD TEMP
  • 1-13/16" 10/15M - 2 1/16" 10/15M - 2 9/16" 10M - 3-1/16" 10M -: 351-8100 - PACKING, STEM, FC, FOR 1.000" STEM, 15M, OPTISEAL®
  • 2 9/16" 15M - 3-1/16" 15M - 4 1/16" 10M: 351-7400 - PACKING, STEM, FC, FOR 1.250" STEM, 15M, OPTISEAL®
  • 3-1/16" 15M: 351-8300 - PACKING, STEM, FC/ FM3, FOR 1.500" STEM, 5 1/8" 10M & 3 1/16" 15M, OPTISEAL®
  • TEMP X
  • 1-13/16" 15M: 351-8100-X - PACKING, STEM, FC, FOR 1.000" STEM, 15M, OPTISEAL®, TEMP X
  • 1-13/16" 10/15M - 2 1/16" 10/15M - 2 9/16" 10M - 3-1/16" 10M -: 351-8100-X - PACKING, STEM, FC, FOR 1.000" STEM, 15M, OPTISEAL®, TEMP X
  • 3-1/16" 15M: 351-8300-X - PACKING, STEM, FC/ FM3, FOR 1.500" STEM, 5 1/8" 10M & 3 1/16" 15M, OPTISEAL®, TEMP X
26 BACK-UP RING 2
    • 1-13/16" 10/15M, 2-1/16" 10/15M, 2-9/16" 10M, 3-1/16 10M
    • 350A-8121- BACK UP RING, FOR 1" STEM, FC, 410SS NIT
    • 3-1/16" 15M
    • 350A-8421 - BACK UP RING, FOR 1.50" STEM, FC, 410SS
    • 2-9/16" 15M & 4 1/16" 10M
    • 350A-8921 - BACK UP RING, FOR 1.25" STEM, FC, 410SS, NIT
